FOCO SUB

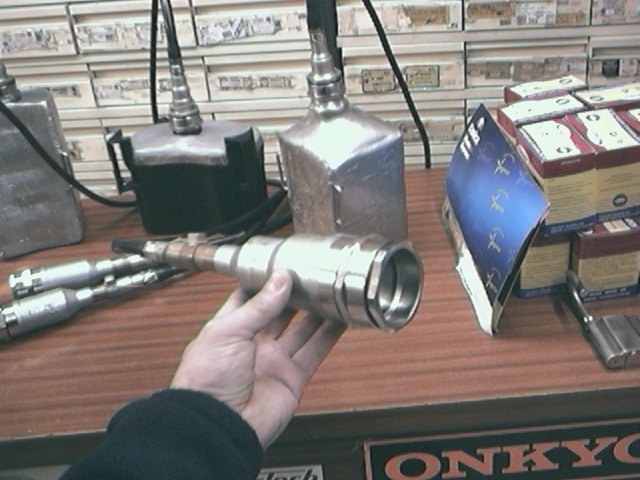

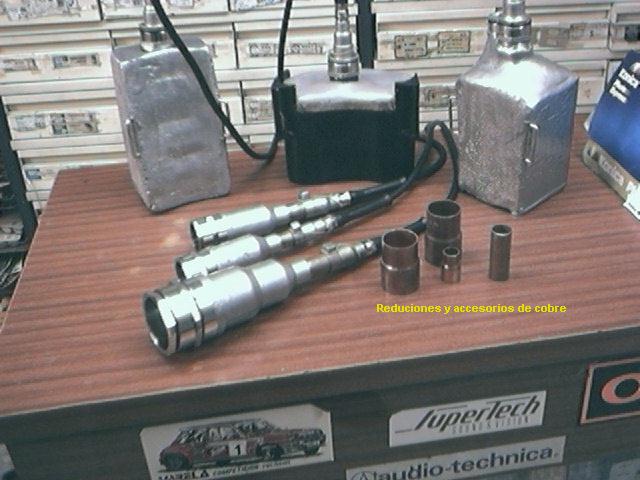

Las piezas con las cuales se realizó este foco son piezas de fontanería. muy conocidas en las tiendas del ramo,accesorios de cobre.

El cabezal como el conector de batería son prensas topas de material eléctrico,de las usadas en salida de cuadros eléctricos.

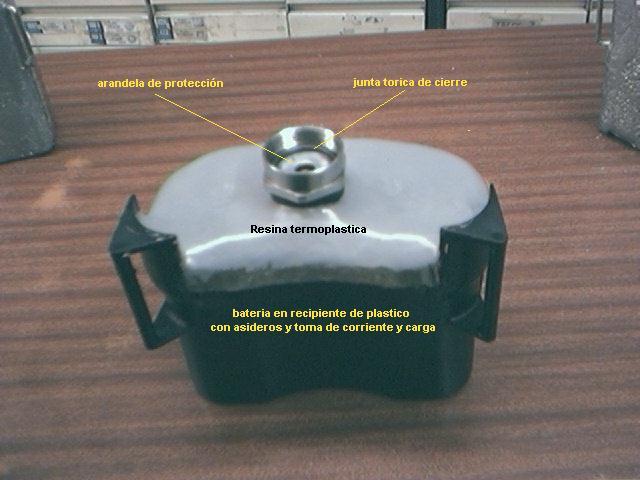

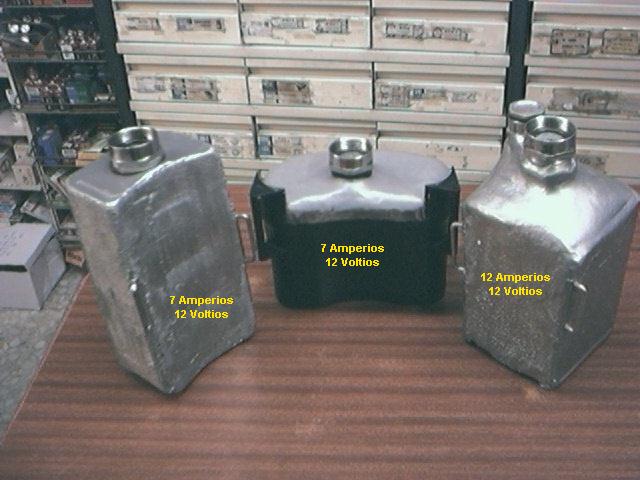

Las batería son de las comerciales de 7 y 12 Amperios de capacidad, las cuales de 12 Voltios,las mismas están sumergidas en un recipiente de plástico o molde de cartón con los amares para la botella.con resina de las utilizadas en empalmes de alta tensión.

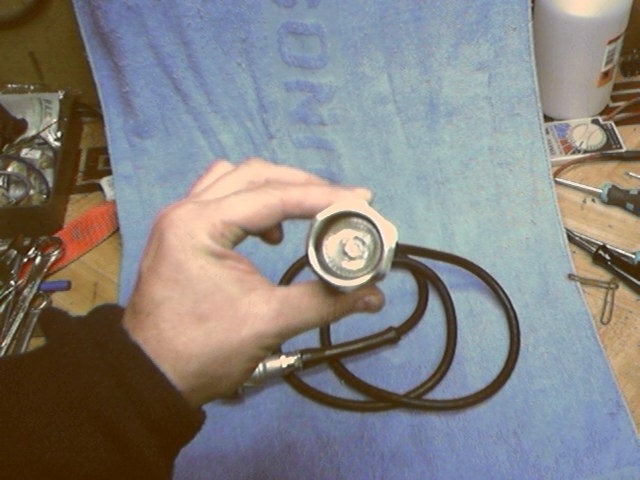

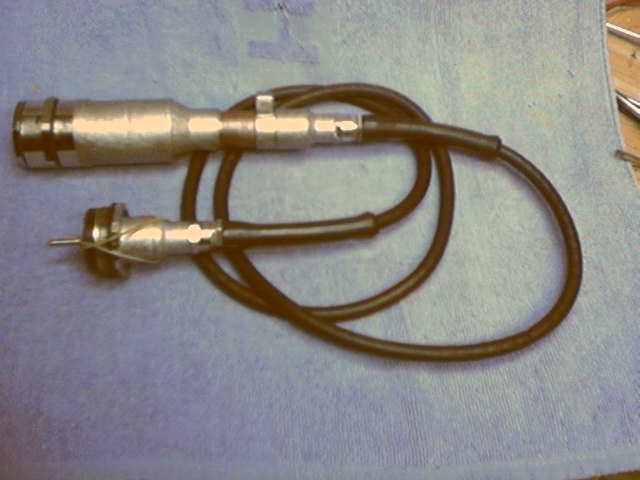

Se tiene especial cuidado en el montaje del cabezal, en su interior aloja juntas toricas de la medida necesaria,estando estos provistos de disipadores de calor en su interior,así como el relé principal y magnético,con cámara de aire para que no se empañe la bombilla.

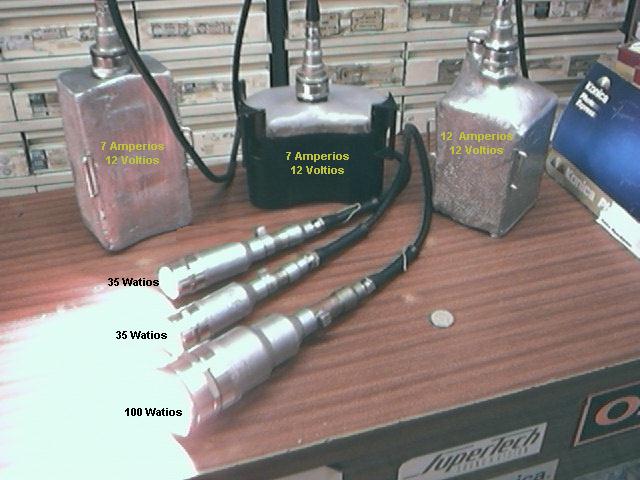

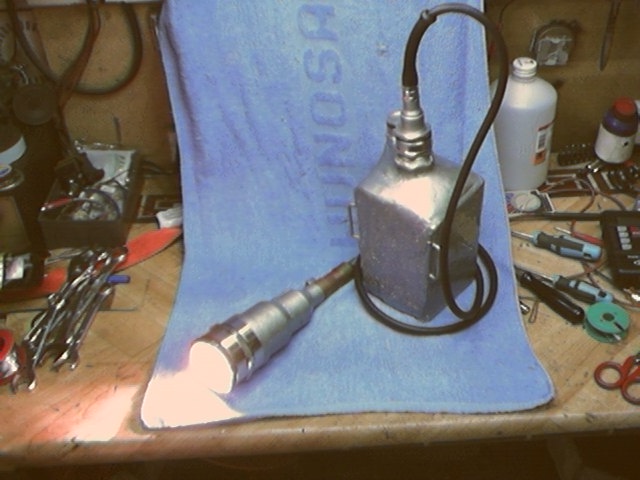

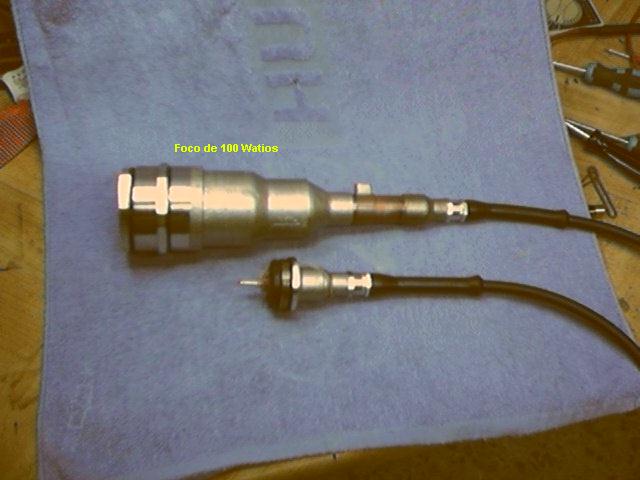

Las lámparas son Dicroicas de 35 / 50 / 100 Watios, 12 Voltios

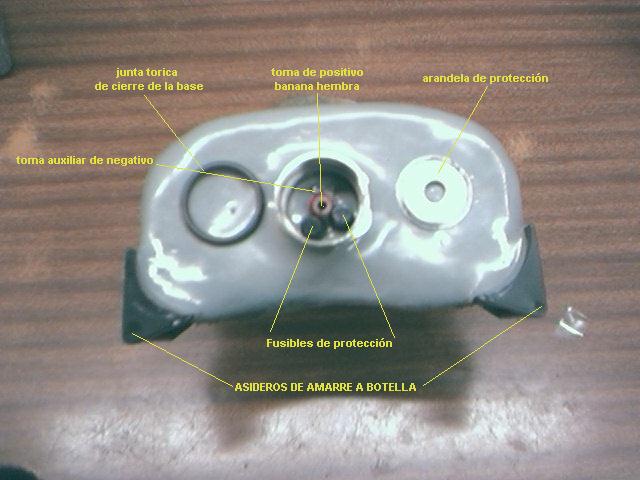

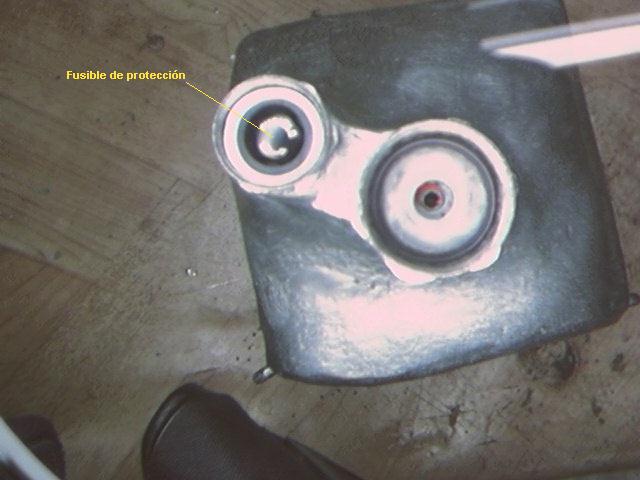

En el conector de batería están alojados dos fusibles en paralelo ,este montaje se hizo ante la posibilidad de que uno quemase el portafusible poder utilizar el otro con un fusible de protección que yebe la carga del consumo total de la lámpara.

Ante la posibilidad de que se averiase el otro se hizo una toma directa de batería.

Todo esto es porque en caso de avería de la batería no hay posibilidad de reparación.Los fusibles al utilizar los dos serian : EJEMPLO: dos de 3 Amperios tendría una protección de 6 Amperios,en el caso de utilizar uno seria de 6 Amperios.

El cable es de 2 x 1.5 mm flexible bajo goma,las entradas del cable con prensas topas del diámetro del mismo.

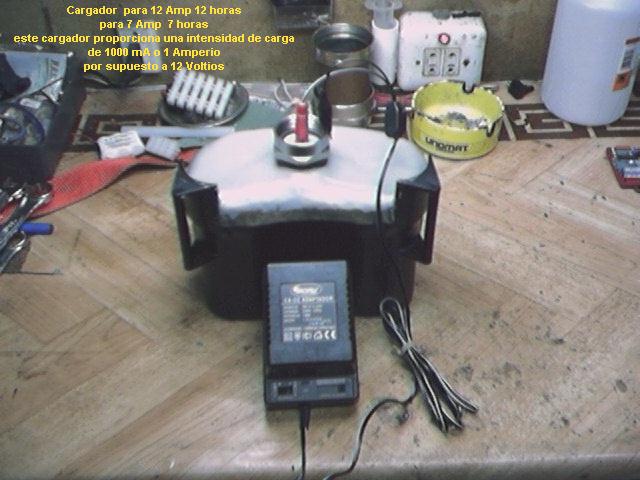

El conector de la batería se hizo con una prensa topas grande para alojar los elementos de protección,y el acceso a toma de carga de la misma.

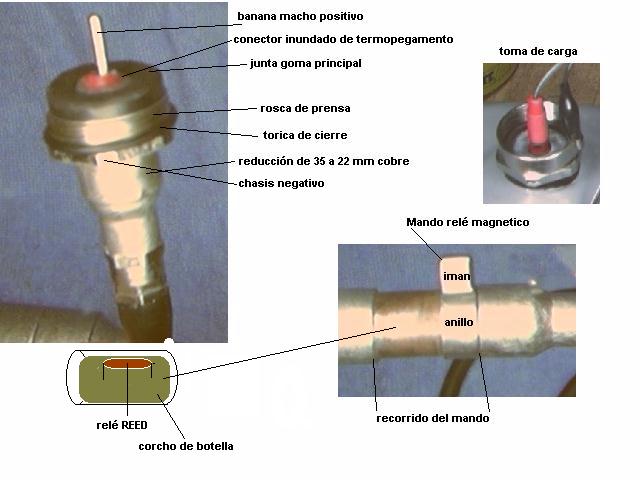

Se pone especial cuidado en el montaje del relé REED,alojado en su empuñadura con un trozo de tubo de la medida construcción,teniendo este mismo un anillo con el imán,trabaja desplazando el mismo adelante y atrás.

Este trabajo fue realizado por :

Adolfo Lamuño Jesus San Pelayo
